釤鈷粘結、燒結磁石介紹 SmCo Bonded and Sintered Magnet Introduce

釤鈷(SmCo)依成分結晶構造可分SmCo及Sm2Co17二種,( 2:17 )其磁特性較好,且耐溫特性也較高350℃,此一系列磁鐵為一適用高溫,但因會晶粒甚粗而斷裂強度稍低,在制程上研磨、切割或使用時必須小心,才不致于崩角、刮痕、破裂及損傷表面等。

材料 牌號 Br Hcb Hcj (BH)max TC TW (Br)剩磁溫度系數 (Hcj)內稟矯頑力溫度系數
剩磁 矯頑力 內稟矯頑力 最大磁能積 居里溫度 最高工作溫度
釤鈷 1:5 (Smpr) co5 T KGS KA/m KOe KA/m KOe KJ/m3 MGoe C C %C %C
YX-16 0.81-0.85 8.1-8.5 620-660 7.8-8.3 1194-1830 15-23 110-127 14-16 750 250 -0.05 -0.3
YX-18 0.85-0.9 8.5-9.0 660-700 8.3-8.8 1194-1830 15-23 127-143 16-18 750 250 -0.05 -0.3
YX-20 0.9-0.94 9.0-9.4 680-725 8.5-9.1 1194-1830 15-23 150-167 19-21 750 250 -0.05 -0.3
YX-22 0.92-0.96 9.2-9.6 710-750 8.9-9.4 1194-1830 15-23 160-175 20-22 750 250 -0.05 -0.3
YX-24 0.96-1.0 9.6-10.0 730-770 9.2-9.7 1194-1830 15-23 175-190 22-24 750 250 -0.05 -0.3
釤鈷 1:5 SmCo5 YX-20s 0.9-0.94 9.0-9.4 680-725 8.5-9.1 1433-1830 18-23 143-160 18-20 750 250 -0.05 -0.3
YX-22s 0.92-0.96 9.2-9.6 710-750 8.9-9.4 1433-1830 18-23 160-175 20-22 750 250 -0.05 -0.3
低溫度系數釤鈷 1:5 (SmGd)Co5 LTc (YX-10) 0.59-0.63 5.9-6.3 460-493 5.8-6.2 1430-1830 18-23 68-80 8.5-10 700 250 溫度範圍 Br溫度系數%C
20-100C -0.004
100-200C -0.021
200-300C -0.042
鈰鈷銅鐵ce (coFecu)5 YX-12 0.70-0.74 7.0-7.4 358-390 4.5-4.9 358-478 4.5-6 80-103 10-13 450 200
釤鈷2:17Sm2
(CoFecuzr)17
YXG-24H 0.95-1.02 9.5-10.2 700-750 8.7-9.4 > 1990 > 25 175-191 22-24 800 350 -0.03 -0.2
YXG-26H 1.02-1.05 10.2-10.5 750-780 9.4-9.8 > 1990 > 25 191-207 24-26 800 350 -0.03 -0.2
YXG-28H 1.03-1.08 10.3-10.8 756-796 9.5-10 >1990 >25 207-220 26-28 800 350 -0.03 -0.2
YXG-30H 1.08-1.10 10.8-11.0 788-835 9.9-10.5 >1990 >25 220-240 28-30 800 350 -0.03 -0.2
YXG-24 0.95-1.02 9.5-10.2 700-750 8.7-9.4 >1433 >18 175-191 22-24 800 300 -0.03 -0.2
YXG-26 1.02-1.05 10.2-10.5 750-780 9.4-9.8 >1433 >18 191-207 24-26 800 300 -0.03 -0.2
YXG-28 1.03-1.08 10.3-10.8 756-796 9.5-10 >1433 >18 207-220 26-28 800 300 -0.03 -0.2
YXG-30 1.08-1.10 10.8-11.0 788-835 9.9-10.5 >1433 >18 220-240 28-30 800 300 -0.03 -0.2
YXG-26M 1.02-1.05 10.2-10.5 750-780 9.4-9.8 955-1273 12-16 191-207 24-26 800 300 -0.03 -0.2
YXG-28M 1.03-1.08 10.3-10.8 756-796 9.5-10.0 955-1273 12-16 207-220 26-28 800 300 -0.03 -0.2
YXG-30M 1.08-1.10 10.8-11.0 788-835 9.9-10.5 955-1273 12-16 220-240 28-30 800 300 -0.03 -0.02
YXG-28L 1.02-1.08 10.2-10.8 413-445 5.2-5.6 400-520 5.0-6.5 207-220 26-28 800 250 -0.03 -0.2
YXG-30L 1.08-1.15 10.8-11.5 413-445 5.2-5.6 400-520 5.0-6.5 220-240 28-30 800 250 -0.03 -0.2
低溫度系數釤鈷 2:17 (SmEr)
(CoTM)17
LTC (YXG-22) 0.94-0.98 9.4-9.8 668-715 8.4-9.0 1194-1591 15-20 167-183 21-23 840 300 溫度範圍 Br溫度系數%C
-50-25C +0.005
20-100C +0.012
100-200C +0.006
200-300C -0.025

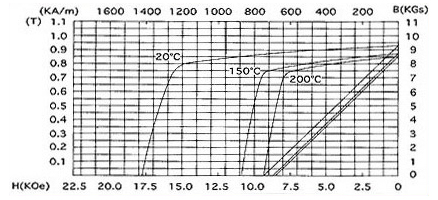

燒結SMC05在不同溫度下的退磁曲線

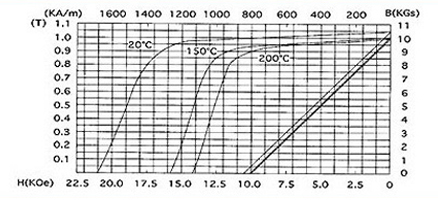

燒結SM2C017在不同溫度下的退磁曲線
