鋁鎳鈷燒結、鑄造磁石介紹 Alnico Sintered and Cast Introduce

鋁鎳鈷磁石名稱取其主要成分之前頭字母而成(Al、Ni、Co),其制程可分鑄造及燒結法二種。其特性在表面加工鑄造較粗糙,必需研磨,在強度燒結品較鑄造品10倍強度。

牌號 Grade 美國標準 American Standard 剩磁 Br 矯頑力Hcb 最大磁能積(BH)max 密度 可逆溫度系數 可逆溫度系數 居里溫度 TC 最高工作溫度TW 備註
mT Gs KA/m Oe KJ/m3 MGOe 6.9 %/ C %/ C C C
LN10 ALNICO3 600 6000 40 500 10 1.2 7.2 -0.03 -0.02 810 450 各向同性
LNG13 ALNICO2 700 7000 48 600 12.8 1.6 7.3 -0.03 +0.02 810 450
LNGT18 ALNICO8 580 5800 100 1250 18 2.2 7.3 -0.025 +0.02 860 550
LNG37 ALNICO5 1200 12000 48 600 44 4.65 7.3 -0.02 +0.02 850 525 各向異性
LNG40 ALNICO5 1250 12500 48 600 40 5 7.3 -0.02 +0.02 850 525
LNG44 ALNICO5 1250 12500 52 650 37 5.5 7.3 -0.02 +0.02 850 525
LNG52 ALNICO5DG 1300 13000 56 700 52 6.5 7.3 -0.02 +0.02 850 525
LNG60 ALNICO5-7 1350 13500 59 740 60 7.5 7.3 -0.02 +0.02 850 525
LNGT28 ALNICO6 1000 10000 57.6 720 28 3.5 7.3 -0.02 +0.03 850 525
LNGT36J ALNICO8HC 700 7000 140 1750 36 4.5 7.3 -0.025 +0.02 860 550
LNGT38 ALNICO8 800 8000 110 1380 38 4.75 7.3 -0.025 +0.02 860 550
LNGT40 ALNICO8 820 8200 110 1380 40 5 7.3 -0.025 +0.02 860 550
LNGT60 ALNICO9 950 9500 110 1380 60 7.5 7.3 -0.025 +0.02 860 550
LNGT72 ALNICO9 1050 10500 112 1400 72 9 7.3 -0.025 +0.02 860 550
牌號 剩磁 矯頑力 最大磁能積
Product Bhm
Br bHc (BH)max
mT Gs KA/m Oe KJ/m3 MGOe
鑄造 Cast
LNG13 700 7000 48 600 12.7 1.6
LNG37 1200 12000 48 600 36.9 4.63
LNG40 1250 12500 48 600 39.8 5.0
LNG44 1250 12500 52 650 43.8 5.5
LNG52 1300 13000 56 700 51.7 6.5
LNGT28 1000 10000 56 720 27.9 3.5
LNGT38 800 8000 110 1380 37.8 4.75
LNGT60 900 9000 110 1380 59.7 7.5
LNGT72 1050 10500 111 1400 71.6 9.0
LNGT36J 700 7000 139 1750 35.8 4.5
燒結 Sintered
FLN8 520 5200 40 500 8.0 1.0
FLN12 700 7000 40 500 11.9 1.5
FLN14 500 5000 60 750 14.3 1.8
FLN26 900 9000 56 700 26.3 3.3
FLN28 1050 10500 46 580 27.9 3.5
FLN34 1120 11200 47 595 34.2 4.3
FLNGT18 650 6500 80 1000 18.3 2.3
FLNGT31 780 7800 107 1340 31.0 3.9
FLNGT36 680 6800 135 1700 35.8 4.5
FLNGT38 800 8000 123 1550 38.2 4.8

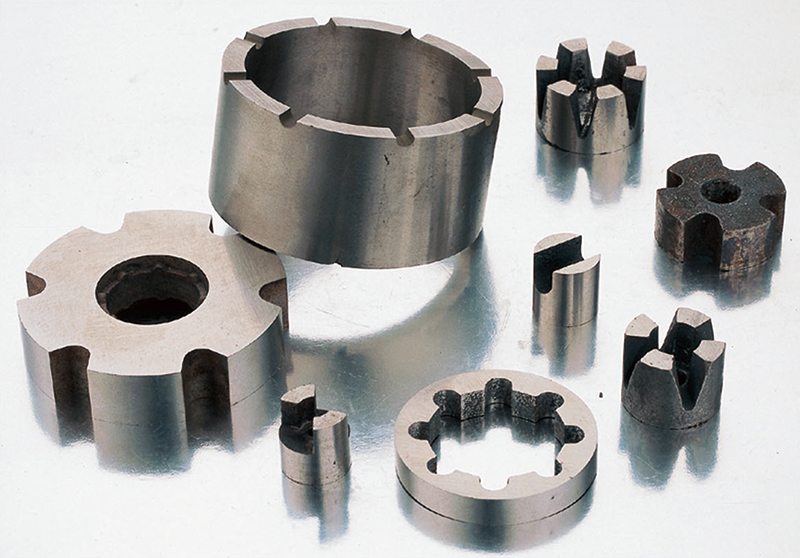

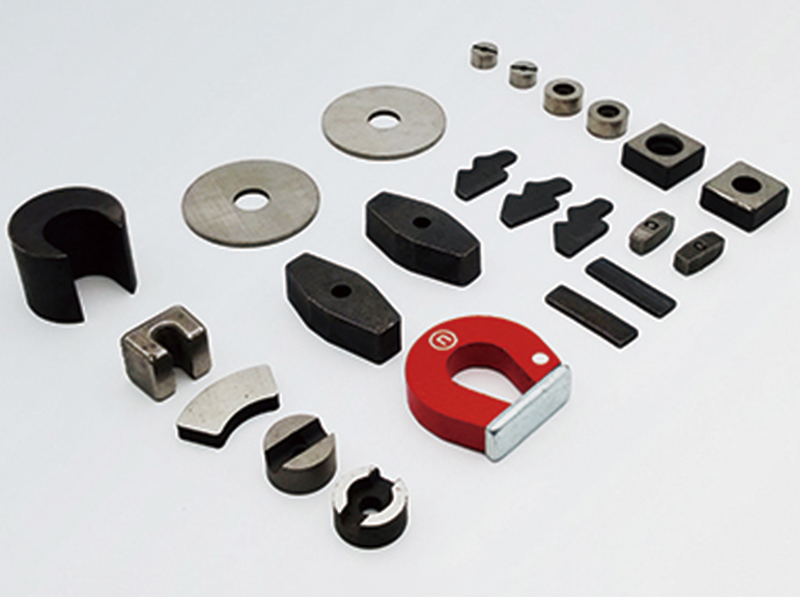

燒結鋁鎳鈷

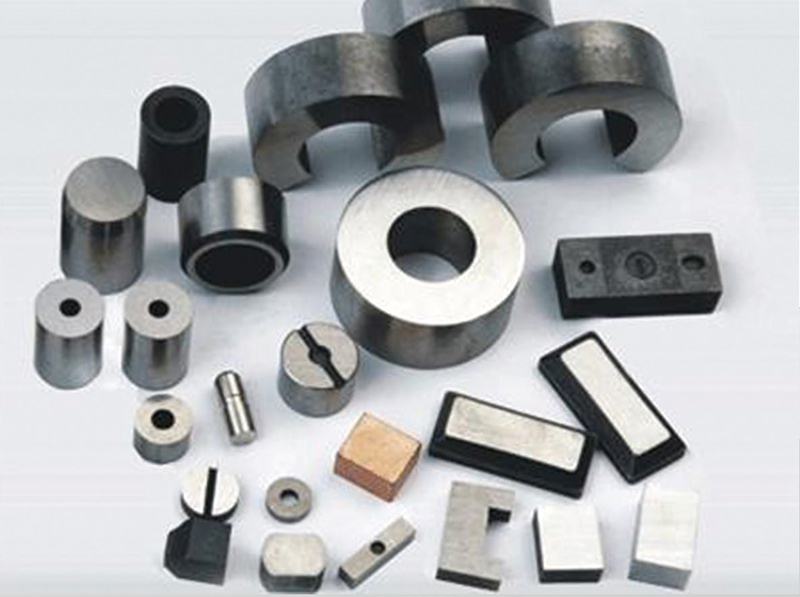

鑄造鋁鎳鈷
