磁石基本特性

磁體材料	化學成分	(BH)max		年代
磁體材料	化學成分	(KJ/m3)	MGOe	年代
C-鋼	1C-余Fe	2	0.25	19世紀末
Cr-鋼	3.5Cr-1C-Fe 余	2.4	0.3	20世紀初
W-鋼	1.85Co-3.75Cr-5w-0.75C-Fe 余	5.5	0.7	20世紀初
Co-鋼	38Co-3.8Cr-5W-0.75C-Fe 余	7.8	0.98	1910
Fe-Cr-Co	10Co-30Cr-Fe 余	8	1	1920
Fe-Ni-Al	25Ni-10Al-Fe 余	10	1.3	1932
Alnico	12Al-21Ni-5Co-3Cu-Fe 余	11	1.4	1939
Alnico5	8Al-14Ni-24Co-3Cu-Fe 余	44	5.5	1946
Alnico 柱晶	7Al-14Ni-40Co-3Cu-7， 5Ti-Fe 余	105	13.2	1967
鋇鐵氧體	0.4Ba-0.6Fe2O3	8.4	1.1	1948
鍶鐵氧體	0.4Sr-0.6Fe2O3	27	3.4	1985
鑭鈷鐵氧體		41	5.2	1997
Sm-Co	SmCo5型 / 34Sm-66Co	24	3	1967
		160	20	1970
		233	28	1981
	Sm2Co17型 / 23Sm-77Co	223	28	1974
	Sm2Co17型 / 23Sm-77Co	263	33	1981
Nd-Fe-B 型	Nd2F14B 型	278	35	1982
		406	51	1986
		444	55.8	1999
Sm-Fe-N	Sm2Fe17Nx磁粉	175	22	1991
		255	32	1992
		382	48	1999

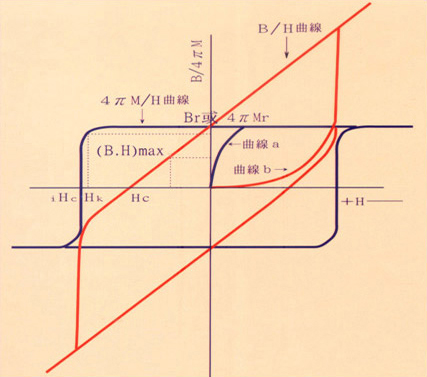

在磁鐵材料(指永久磁石)，在下圖中之第二象限為磁石"退磁B-H曲線"之磁特性現象。

殘留磁通密度Br：外加一激磁源使永久磁鐵磁化，當激磁源消失後，永久磁鐵還會保有磁性，此時的磁通密度就稱為殘留磁通密度 (Residual Induction)。
矯頑磁力Hc：當外加激磁源再往負方向增加，則磁通密度會沿著減磁曲線下降，降到磁通密度為零的磁場強度就稱為矯頑磁力 (Coervive force)。
能量積：磁滯曲線上，磁通密度B與磁場強度H相乘的絕對值就稱為能量積 (Energy product)，其最大值就稱為最大能量積(BH)max，為評估永久磁鐵性能的一種指標。

在各種公制指標單位換算

名稱	SI制	CGS制	SI -> CGS
FLUX(Φ)	Volt-Second (weber)	Gauss-cm2(Maxwell)	1V-S=108G-cm 2 1wb=10 8Mx
FLUX DENSITY(B)	Tesla	Gauss	1T=10KG
FLELD STRENGTH (H)	Ampere-turn / meter	Oersted	1A/m=4π/103Oe 1KA/M ≒ 1/80KOe
MAGNETIC ENERGY PRODUCT(BH)max	Joule/meter3	Gauss-Oersted	1j/m3= 4πx10GOe 1Kj/m3≒ 1/8MGOe

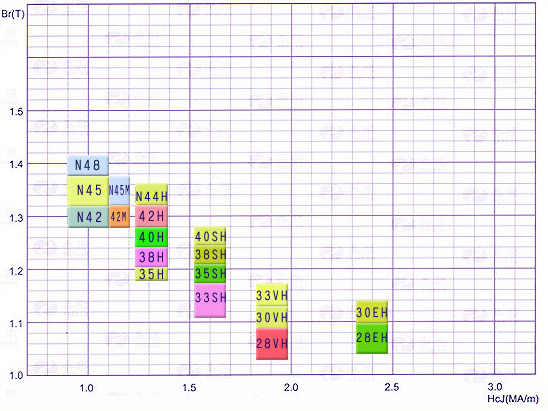

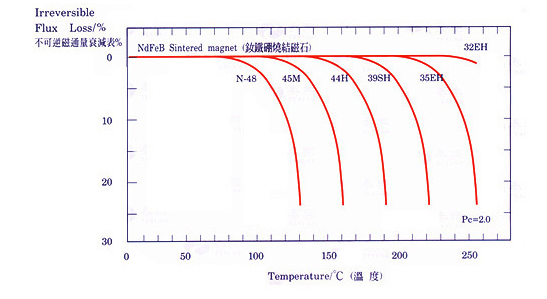

永久磁石會因材質成分不同，而會造成磁石在工作環境中高溫狀況、會有退磁現象，舉例下列各材質之最高工作溫度、但最終還是要再依磁石之尺寸、形狀進行高溫退磁率測試。

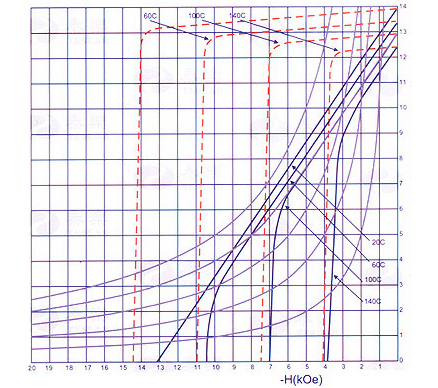

例子：N-48 (NdFeB Sintered)

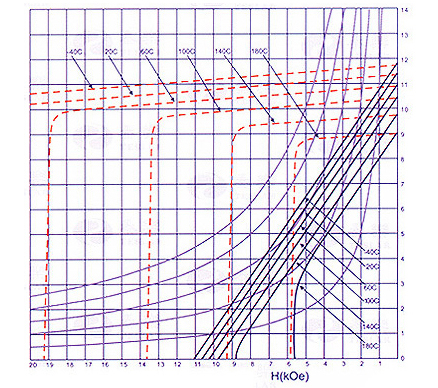

例子：H-33 UH (NdFeB Sintered)
